Hello,

I am Ph.D. student in Lyon, France. I have a problem with GMSH. I will explain
it first in french (easier for me !), then in english.

********french*************
Pour mes travaux, je dois modéliser le dispositif de mesure de Pouvoir
Thermoélectrique (c.f. pièce jointe). L'appareil en question est constitué de
deux blocs de cuivre dont les températures sont régulées à 15 et 25°C.
L'eprouvette dont on veut mesurer le PTE est placée entre ces deux blocs.
De cette modélisation, je souhaite déterminer la température au niveau des
thermocouples qui sont situés à l'intérieur des blocs de cuivre.
Pour représenter le thermocouple, j'ai créé un noeud "physique" à son
emplacement exact. Ainsi, la température à ce noeud sera celle du
thermocouple.
Cependant, GMSH ne maille pas sur ce noeud, même si il apparaît dans le fichier
maillage.

J'en viens à ma question : est-il possible de "forcer" le mailleur à utiliser le
noeud en question pour la construction des éléments (tout en affinant le
maillage dans cette zone) ? Si non, avez-vous éventuellement une autre idée
pour modéliser le thermocouple ?

***********english***************

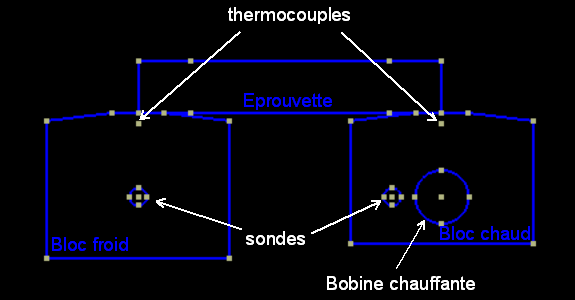

I have to modell the thermoelectic measurement device (see attached file). This
device consists of two copper blocks, whose temperatures are imposed to 15 and
25°C. A sample is put between these two blocks. I want to determine the
temperature on the thermocouples which are inside the copper blocks. To
represent the thermocouple, I created a "physical" point in its position. So the
temperature of the thermocouple will be this one in this point.
But GMSH does not include this node in the mesh, even if it appears in the mesh
file.
So my question is : can we "force" the mesh to include this node for the
constuction of the elements, while refining the mesh in this zone ? When it's
impossible, how can I represent this thermocouple ?
*****************************

Thank you for your help.
With best regards,

Laurence Simonet


--
Laurence SIMONET
INSA de Lyon
GEMPPM
Bâtiment 502, 1er étage
7, avenue Jean Capelle
69621 VILLEURBANNE Cedex
Tél: 04.72.43.88.60
