[Gmsh] A recommendation for graphical tutorials + volume mesh

[Theler German Guillermo]

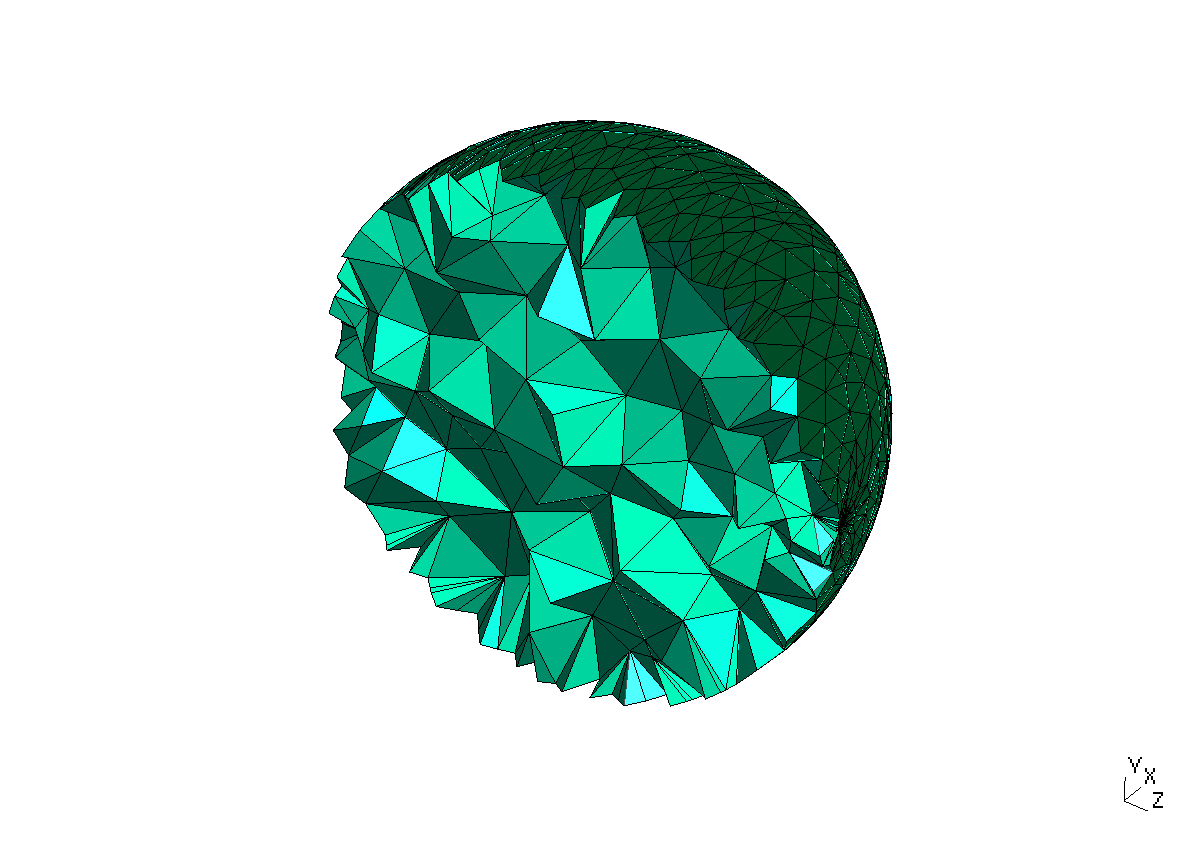

After merging, define a surface loop and a volume. Then you will be able to mesh the stl.
Note that the volumetric mesh will conform to the STL's surface mesh.

Merge "sphere.stl";
Surface Loop(2) = {1};
Volume(3) = {2};


________________________________
From: gmsh [gmsh-bounces at ace20.montefiore.ulg.ac.be] on behalf of Ran Sopher [ransopher at gmail.com]
Sent: Monday, September 07, 2015 8:39 PM
To: gmsh at geuz.org
Subject: [Gmsh] A recommendation for graphical tutorials + volume mesh

Dear Sir/Madam,

I would be truly thankful if you could please answer the following.

I am completely new to gmsh (which I plan using before exporting the meshed geometry to FEBio/PreView) and I am now exploring its capabilities.
I want to export a model (saved as stl) from SolidWorks to be meshed in gmsh. I succeeded in creating a surface mesh (thanks to https://www.youtube.com/watch?v=R1S6cAwasuM), but am struggling with volume meshing.
Also, could you please recommend intuitive graphical tutorials for gmsh?

Kindest regards,
Ran
________________________________
