[Gmsh] quad4 / hexa8 / hexa20

[DUMONT Mickaël]

Bonjour,



J’utilise gsmh pour post-traiter des résultats Code_Aster.

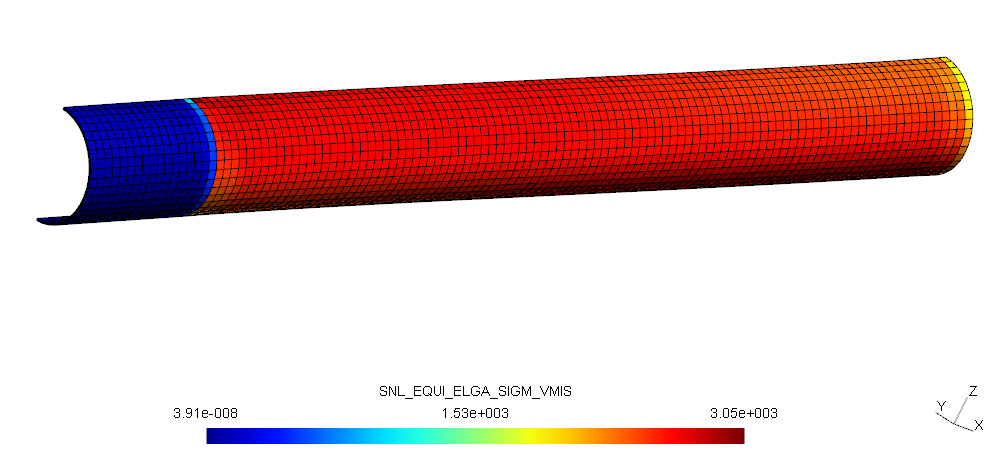

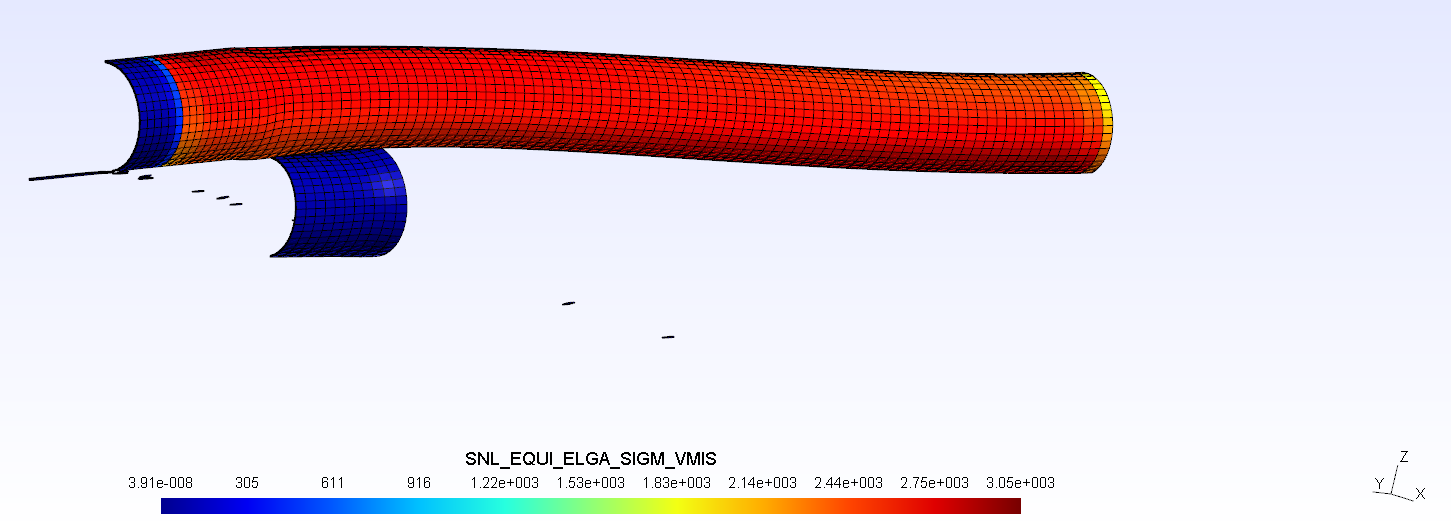

J’ai constaté quelque chose d’étrange en  passant de la version 1.65 à la 2.8.3. J’ai un tube constitué d’hexa8. J’ai créé des éléments quad4 sur des faces extérieures de ces éléments hexa8 (en vue d’intégrer du contact ou de la pression). En visualisant les résultats avec la version 2.8.3, les éléments se « disloquent ». Je n’ai par contre aucun problème avec la 1.65. Sauriez-vous comment résoudre ce problème ?

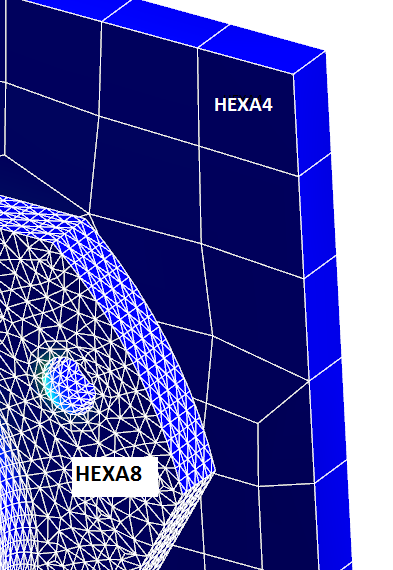

Je rencontre également une autre difficulté. J’ai réalisé un calcul avec des éléments hexa8 et hexa20. Les éléments linéaires (hexa8) s’affichent fidèlement. Par contre les éléments quadratiques (hexa20) sont subdivisés en triangles. Peut-on permettre à gmsh de discerner les nœuds sommets des nœuds milieux ?



Merci d’avance pour votre aide



Mickaël Dumont
Research & Development Engineer



5 rue des Dames, BP60025
78344 LES CLAYES SOUS BOIS Cedex - FRANCE
Tel: +33 130 79 56 00
mickael.dumont at permaswage.com <mailto:mickael.dumont at permaswage.com>

www.permaswage.com <http://www.permaswage.com/>
