[Getdp] unable to cross the air-gap

Joseph Frippiat frippiat.j at kst.be
Tue Oct 8 17:30:23 CEST 2013


Merci beaucoup pour les explications.

Je n’avais pas conscience qu’une machine à aimants permanents où les aimants
sont enfouis dans le rotor ne fonctionnait pas sans saturation.

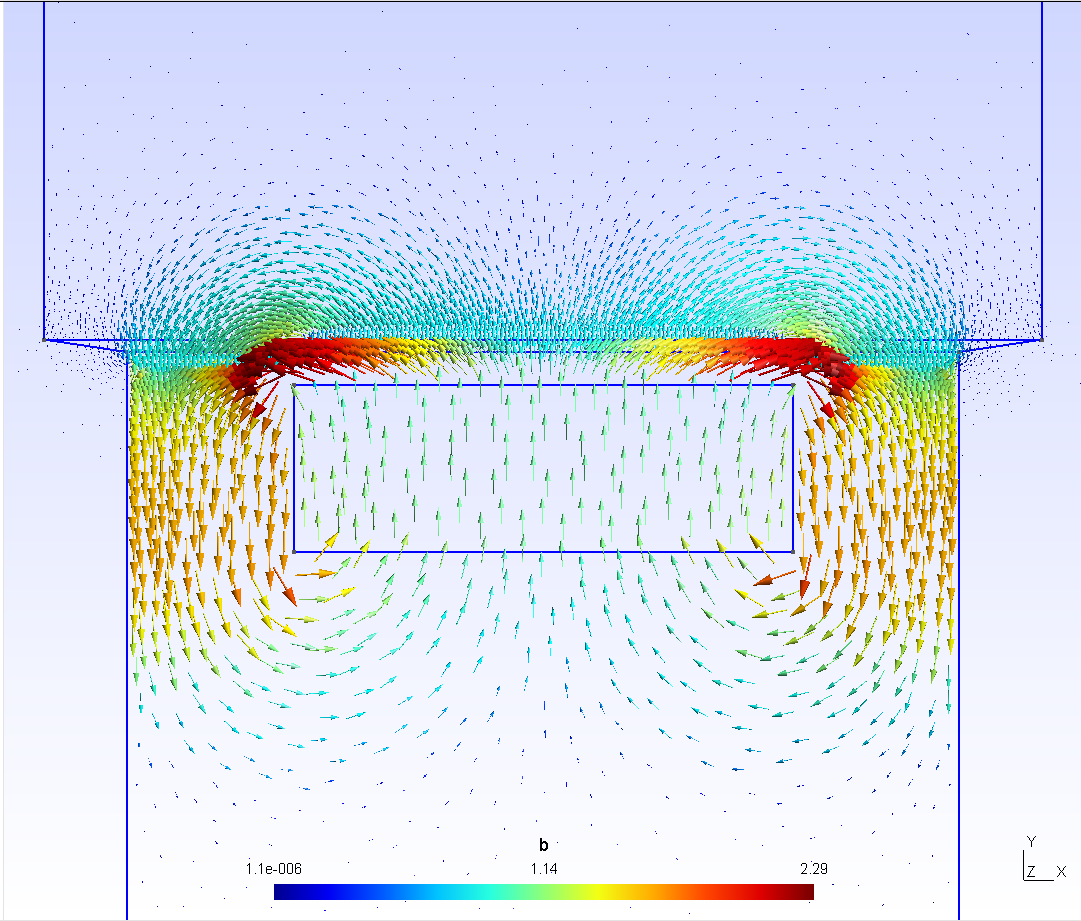

En utilisant les exemples trouvés sur cette mailing list et sur le wiki,
j’ai modifié mon modèle pour utiliser un matériau non-linéaire pour les
circuits magnétiques et j’obtiens bien quelque chose de similaire au soft
commercial (les fichiers sont en annexe) :







Joseph



--

Joseph Frippiat
Senior Developer - UPS Division

KST S.A. - Site of Battice
Cour Lemaire, 16
B-4651 BATTICE
BELGIUM
Tel : +.32.4.247.01.67
Fax : +.32.87.31.42.21
E-mail :  <mailto:frippiat.j at kst.be> frippiat.j at kst.be
Web : www.kst-ups.com

Head office : Cour Lemaire, 16 - 4651 Battice (Belgium)
RPM Liège (Belgium) : 0423.472.603



From: François Henrotte [mailto:francois.henrotte at uclouvain.be]
Sent: mardi 8 octobre 2013 15:58
To: Joseph Frippiat
Cc: getdp at geuz.org
Subject: Re: [Getdp] unable to cross the air-gap





Le 8 oct. 2013 à 15:33, Joseph Frippiat a écrit :





Thank you for your answer, but then everything is air except the magnet and
there is no more air-gap.





Oui :)

Je ne suggérais pas qu'il fallait modifier les matériaux pour que GetDp
fonctionne.

C'était pour montrer qu'il n'y avait pas d'erreur de type géométrique

(où l'airgap aurait été une paroi imperméable au flux, par exemple).

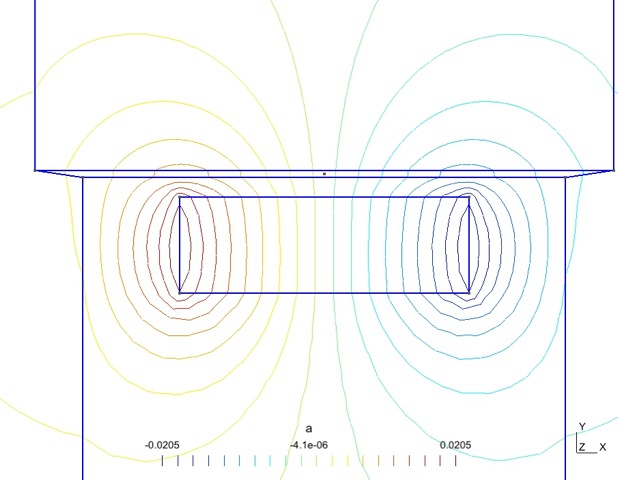

En annexe une image obtenue avec getDP avec murCore=5.

Les lignes de champ se distribuent d'une façon assez proche

du résultat que vous obtenez avec votre code.



Par contre avec la valeur murCore=200, comme je le disais dans mon précédent
message,

il n'y a rien de surprenant à ce qu'aucun flux ne traverse l'entrefer

puisque l'aimant est en court-circuit magnétique.



Donc, je chercherais l'erreur du côté d'une différence

dans l'interprétation de la reluctivité murCore entre les deux programmes.



Amicalement,



François

























--

François Henrotte Dr Ir

UCL - Bâtiment Euler - Av. G. Lemaître 4-6

B-1348 Louvain-la-Neuve

Tél: +32(0)10 47 23 64  Fax: id. 23 50
